DURATRUSS 5-weg kruisstuk met afhangende buis apex down driehoek truss DT 33/2-C53-XD

Product omschrijving

Ontwerpt u een grootschalige en complexe truss-constructie waarbij vier horizontale banen elkaar kruisen én vanuit dat exacte middelpunt een verticale steunpilaar naar beneden vereist is? Dit 5-weg kruisstuk met afhangende buis apex down driehoek truss DT 33/2-C53-XD (Artikelcode: 1723200044) is de perfecte driedimensionale koppeling binnen de veelzijdige DT 33-serie. Met dit zware constructiedeel koppelt u vier horizontale liggers in een kruisvorm én verbindt u ze direct met een dragende pilaar naar beneden, waarbij het profiel strak met de punt naar beneden gericht blijft (Apex Down). Dankzij de compacte driepuntsgeometrie profiteert u van een minimale transportruimte, terwijl het betrouwbare conische koppelingssysteem in een handomdraai zorgt voor maximale stabiliteit en veiligheid op locatie.

Technische Gegevens

Product: 5-weg kruisstuk met afhangende buis (DT 33/2-C53-XD)

Artikelcode: 1723200044

Truss-systeem: 3-punts driehoektruss (DT 33-serie)

Type koppelstuk: 5-weg 3D-knooppunt (4x horizontaal kruispunt, 1x omlaag, Apex Down)

Zijdelengte / Beenlengte: 500 x 500 x 500 mm (50 cm per zijde, exclusief koppelingen)

Breedte constructie: 290 mm (buitenzijde)

Hoogte constructie: 257 mm (buitenzijde)

Hoofdbuis diameter: 50 mm

Wanddikte hoofdbuis: 2 mm

Tussenbuizen (braces) diameter: 20 mm (wanddikte 2 mm)

Materiaal / Legering: Hoogwaardig aluminium (EN-AW 6082 T6)

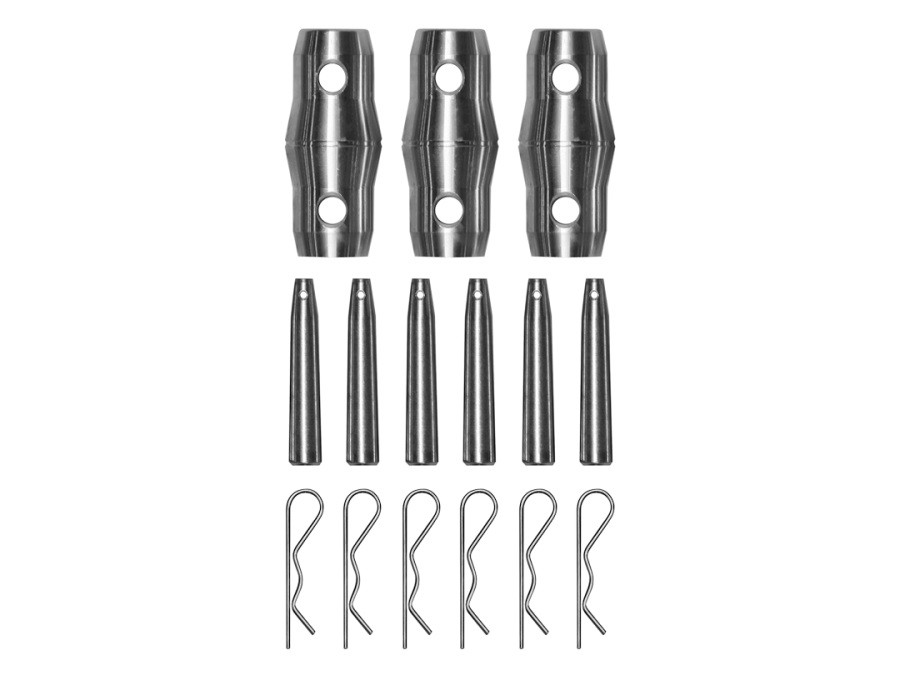

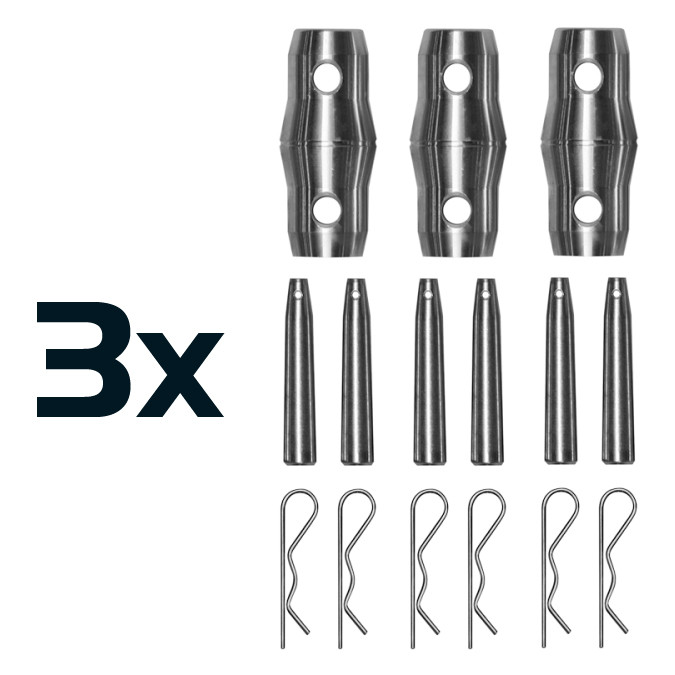

Inclusief: Complete conische connector-set voor alle 5 de aansluitingen

Keuring: TÜV-goedgekeurd en geproduceerd volgens strenge industriële DIN-normen

Creëer organische vormen.

Compact in transport ideaal voor de standbouwer.

Snelle en veilige montage met conische koppelingset.
