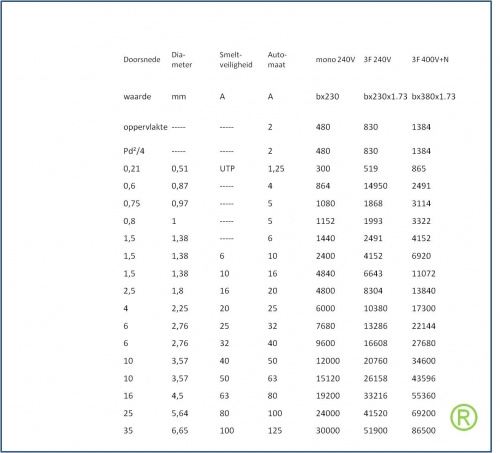

Welke diameter bij 230 volt en 480 volt kabel.
hieronder een overzicht, maar pas op voor de valkuilen.
Welke elektrakabel heb je nodig?
Er zijn veel verschillende soorten installatie- en grondkabels. Welke kabel je kiest, hangt af van de belasting, de omgeving en de hoeveelheid stroom.
We verdelen kabels grofweg in vier categorieën:
- Installatiekabels: Voor vaste montage binnen (zoals VD-draad of XMVK/YMVK).
- Grondkabels: Voor veilig gebruik buiten onder de grond (voorzien van een aardlitze, zoals VO-YMVKas).
- Flexibele kabels: Voor verplaatsbare apparaten (zoals neopreen, rubberen kabels
- Speciale kabels: Voor zware industriële toepassingen.
Aderdoorsnede, stroom en vermogen
De maximale hoeveelheid stroom bepaalt hoe dik de kabel moet zijn. Dit noemen we de aderdoorsnede (uitgedrukt in mm²). Een dikkere ader kan meer stroom geleiden, waardoor je er apparaten met een hoger vermogen (Watt) op kunt aansluiten.
Hieronder zie je precies welke maximale stroom en welk maximaal vermogen bij elke aderdikte hoort (bij een standaard spanning van 230 Volt):
- 1,5 mm²
- Maximale stroom: 10 tot 16 Ampère
- Maximaal vermogen: circa 2300 tot 3680 Watt
- Toepassing: Verlichting en lichte apparaten
- 2,5 mm²
- Maximale stroom: 16 tot 20 Ampère
- Maximaal vermogen: circa 3680 tot 4600 Watt
- Toepassing: Standaard stopcontacten, wasmachines, ovens
- 4,0 mm²
- Maximale stroom: 25 Ampère
- Maximaal vermogen: circa 5750 Watt
- Toepassing: Perilex-aansluitingen, inductiekookplaten, warmtepompen
- 6,0 mm²
- Maximale stroom: 32 Ampère
- Maximaal vermogen: circa 7360 Watt
- Toepassing: Zware kookgroepen, laadpalen, onderverdelers
Let op: De exacte maximale belasting hangt ook af van de kabellengte (in verband met spanningsverlies) en de manier van installeren (bijvoorbeeld in een isolatiewand of in de open lucht).
Het is dus belangrijk goed op te letten.
Zet nooit een te grote belasting op een kabel, zeker als deze langdurig en continu wordt belast. zoals bijvoorbeeld bij een beurs.
Bij langere kabels dan 25 meter is het goed een dikere kabel te gebruiken bij 230 volt is dat 2,5 Qmm in plaats van 1.5Qmm.
Regelmatig even de kabel controleren op warmte.
Voor gebruik de aardlekschakelaar even resetten kijken of deze werkt.
Controleer bij een evenement of anderen meer vermogen aansluiten dan afgesproken.
