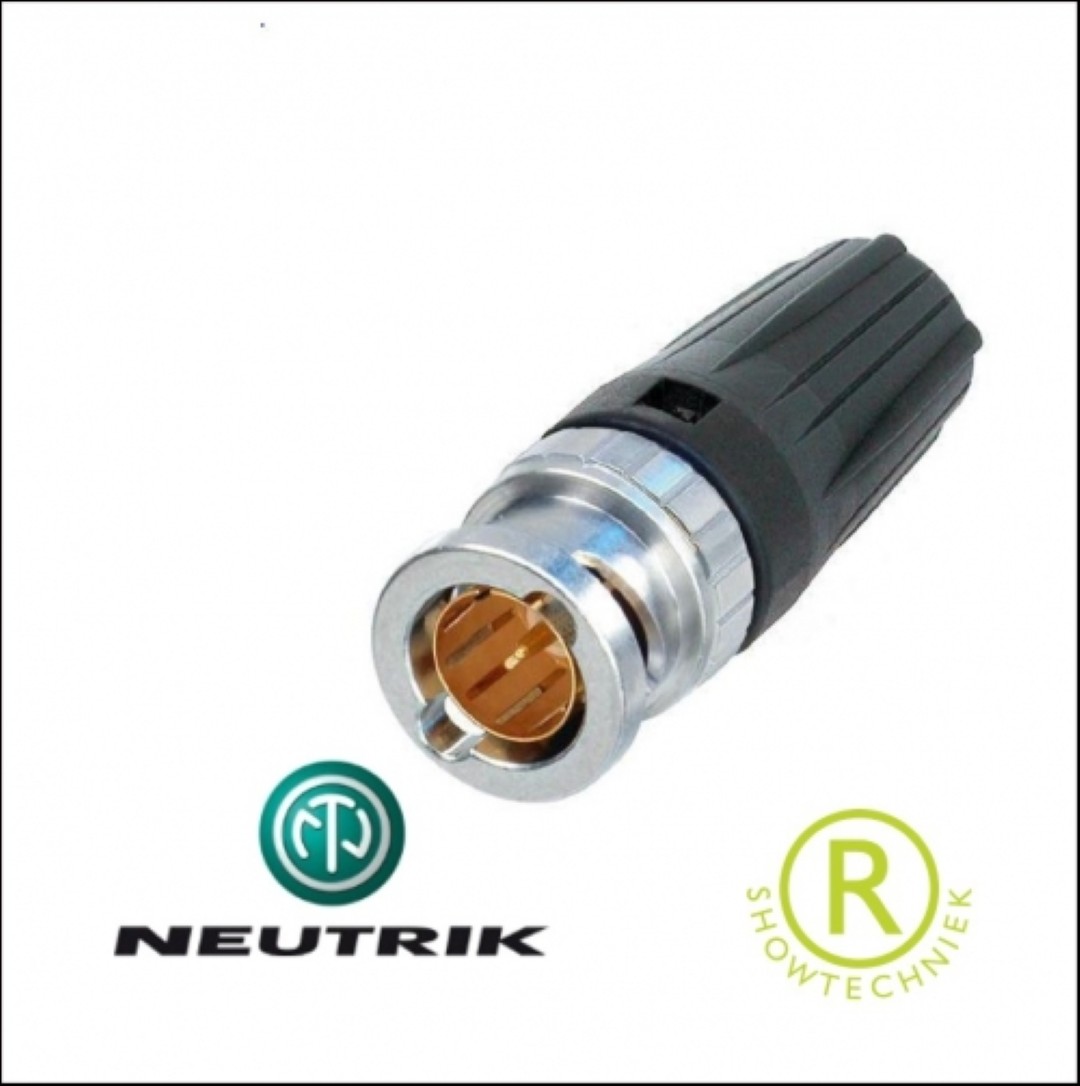

Neutrik BNC Bajonet male kabeldeel

Product omschrijving

Specificaties

NBNC75BFG7
Aansluittype BNC 75 Ω
Geslacht mannelijk
Elektrisch
Contactweerstand ≤ 3 mΩ (binnen)
Contactweerstand ≤ 2 mΩ (buitenste)
Diëlektrische sterkte 1,5 kVdc
Impedantie 75 Ω
Isolatieweerstand> 5 GΩ
Nominale spanning <50 V
VSWR ≤1.050 /> 32 dB tot 1 GHz
≤1.065 /> 30 dB tot 2 GHz
≤1.100 /> 26 dB tot 3 Ghz
mechanisch
Kabel O.D. 4,7 mm
Kabelbehoud> 30 N (midden)
Krimp maat 5 Hex crimp (schild) vlgs. MIL22520 / 5-43 (B)
Krimp maat (pen) 1,6 Vierkante krimp (pin) acc. IEC 60803 (matrijsaanduiding 2)
Invoegkracht <25 N
Levensduur> 1000 paringscycli
Draadlengte
Vergrendeling Bayonett
Kabelverankering Jas krimpen
Materiaal
Contacten Messing (CuZn35Pb2), AuCo van 0,2 μm (middelpunt contact)
PTFE invoegen
Shell Brass (CuZn39Pb3)
Shell plating Optalloy®
Milieu
Temperatuurbereik -30 ° C tot +85 ° C
Contactkrimbaarheid Voldoet aan IEC 60803 en IEC 60352-2
